湖北荊州安道麥殺蟲劑搬遷項目-活性炭干法投加裝置，是我司與天津辰創環境工程科技有限責任公司合作的首個項目。

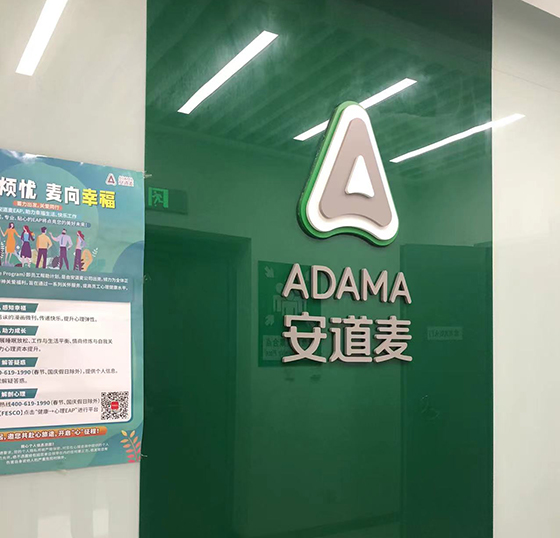

安道麥股份有限公司（中以合資企業，但由中國中化控股）

　　一、活性炭干法投加裝置項目概況

　　項目名稱及項目代號： 安道麥股份有限公司殺蟲劑搬遷項目--配套污水處理裝置

　　業主單位及總承包單位全稱： 安道麥股份有限公司

　　項目建設地點： 荊州經濟技術開發區安道麥股份有限公司化工園區內

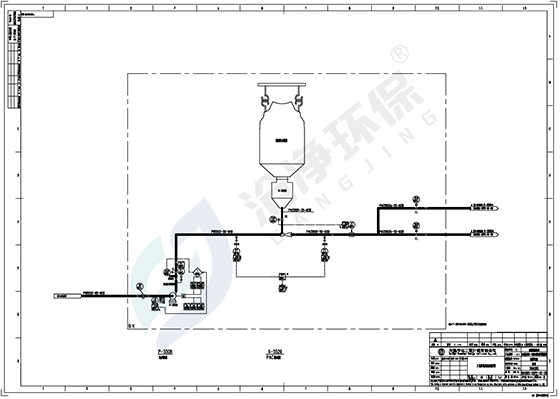

活性炭干法投加裝置PID工藝流程圖（設計單位：大連市化工設計院）

　　二、活性炭干法投加裝置技術要求及供貨范圍

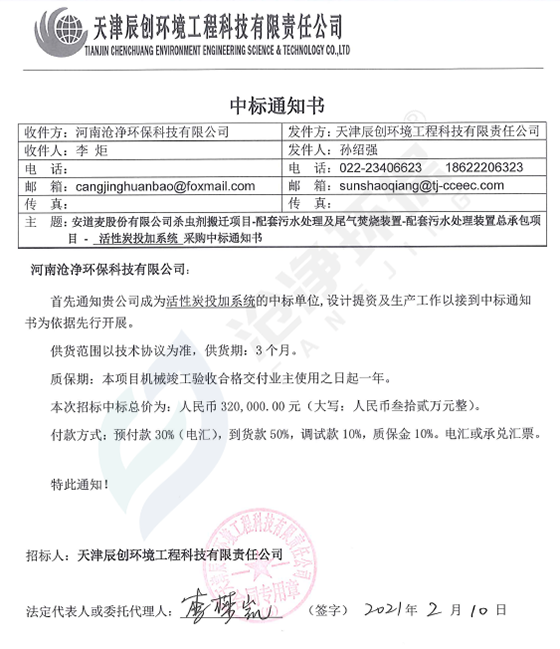

滄凈環保中標通知書

　　1、系統組成

　　本系統由噸袋吊裝系統、震動下料系統、定量螺旋輸送系統、工業水增壓系統、高速射流混合系統、儀控系統等構成。

　　2、流程簡述

　　活性炭上料采用叉車搬運方式，利用電動葫蘆及升降架將活性炭噸袋吊起懸掛，置于振動下料系統之上，從下料盤投料門將袋口打開，活性炭粉末將由袋口掉入下料漏斗內。由于立袋直掛系統，立袋在拉力狀態下粉末可完全掉落到漏斗內，當漏斗內沒有粉末，料位感應器會啟動震動器輔助粉末下落，因此漏斗總在有料狀態以保持輸送機有料可送。定量螺旋輸送系統配套破拱手臂刮刀，當定量輸送系統啟動后，同時啟動破拱刮刀，利用破拱刮刀將粉末均勻刮入并持續下料至螺旋輸送系統以達到精確的體積計量。定量輸送的粉末活性炭通過高壓射流裝置均勻、瞬時的投加到取水管路中，通過管路送至生化池投加點，引流介質采用工業水。

　　3、技術要求

　　自動化程度高，系統由PLC控制，操作簡單方便;PLC預留與DCS的通訊接口(通訊協議為Profibus-DP，RS485接口);

　　電氣接口：電機需用防爆撓性管連接，電機的接口應是螺紋口;

　　定量螺旋輸送系統變頻可調;

　　系統穩定可靠，在投加比例設定后，根據運行條件配制過程應能完全自動運行，發生故障時相關設備能自動按要求停止，工作狀態及故障信息應在進出水壓力檢測裝置用于隨時檢測進水及出水壓力值，保證高速射流混合器的正常運轉。壓力檢測裝置應能實現低值停機及設定值開機功能。

　　為保證系統安全穩定運行，出水管路設置流量計，低流量時連鎖關閉活性炭卸料閥。

　　4、材質要求

　　噸袋吊裝架：碳鋼防腐　　震動下料系統：304不銹鋼　　螺旋輸送系統：304不銹鋼　　高速射流系統：304不銹鋼　　增壓泵過水部件：316不銹鋼
